Bezprzewodowy pojemnościowy czujnik napięcia Łącznik kablowy Pojemnościowy czujnik temperatury

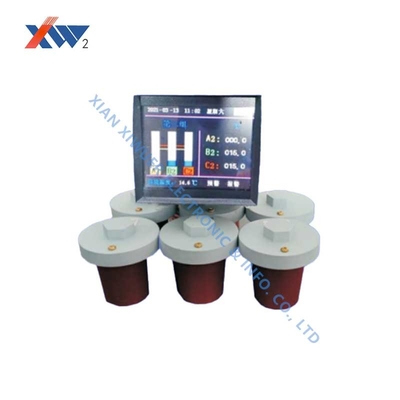

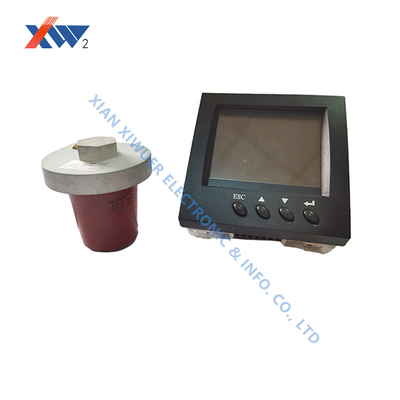

Bezprzewodowe urządzenie do pomiaru temperatury do szafy sieci pierścieniowej

Wstęp

W systemie elektroenergetycznym temperatura złącza elektrycznego jest ważnym parametrem wyrażającym normalną pracę urządzeń podstawowych.Zwłaszcza w przypadku zerwania punktu styku sprzętu podstawowego, ze względu na produkcję sprzętu, starzenie się sprzętu i zanieczyszczenie środowiska, utlenianie styku i uderzenia łuku podczas pracy powodują wzrost rezystancji styku.Styki często nagrzewają się w sposób ciągły, a temperatura stale rośnie, grzebiąc ukryte zagrożenia dla bezpiecznej pracy urządzenia.Jeśli nie zostanie znaleziona na czas, może łatwo doprowadzić do pożaru lub wybuchu, powodując ogromne szkody materialne.Według National Electric Power Safety Accident Report, ponad 40% wypadków z prądem, do których dochodzi co roku w elektrowniach w moim kraju, jest spowodowanych przegrzaniem urządzeń elektrycznych wysokiego napięcia.W Artykule 11.7.2 State Grid Corporation's Eighteen Major Grid Anti-Accident Measures wydanych przez State Grid Corporation, wymaga, aby „na złączach rozdzielnicy znajdowała się górnicza część odłącznika (kluczowe części: styki, gniazda okablowania ) itp.), zwłaszcza przy dużym obciążeniu lub wysokiej temperaturze, wzmocnić monitorowanie wzrostu temperatury pracujących urządzeń.”


Cechy

• Bezpośrednio zmierz temperaturę wewnętrznego przewodu wtyczki, aby odzwierciedlić temperaturę złącza kablowego w czasie rzeczywistym.
• Wygląd i wymiary oryginalnej tylnej wtyczki są dokładnie takie same, a wymiana jest prosta.
• Zastosuj technologię pobierania energii napięciowej, nie jest potrzebne zewnętrzne zasilanie.
• Korzystanie z pasma częstotliwości 433 MHZ, transmisja bezprzewodowa, stabilna komunikacja
• Funkcja hosta może dostosować tryb wyświetlania, port komunikacyjny i protokół komunikacyjny

Aplikacja

  Bezprzewodowe urządzenie do pomiaru temperatury dla wtyczki szafy sieci pierścieniowej służy do monitorowania online temperatury głowicy kablowej różnych szaf sieci pierścieniowej i skrzynek rozgałęzień kablowych.Zgodnie z rzeczywistą wartością temperatury miedzianego rdzenia wtyczki określa się stopień przegrzania urządzenia.Gdy wystąpi nadmierna temperatura, system może na czas wystawić alarm, aby na czas wykryć ukryty problem.Ogromne znaczenie ma poprawa niezawodności pracy złącza kablowego, zmniejszenie liczby awarii i zmniejszenie strat spowodowanych awariami.

Parametry techniczne

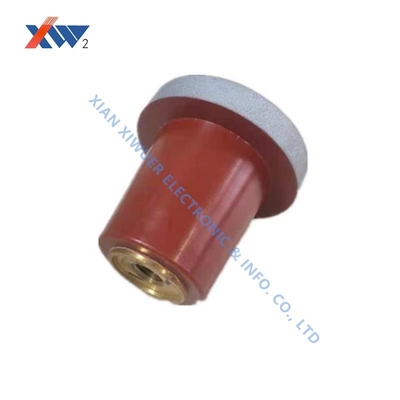

1. Czujnik wtyczki pomiaru temperatury

• Zakres pomiaru temperatury: -40℃~+125℃
• Dokładność pomiaru temperatury: ± 1 ℃ 20211007
• Metoda pomiaru temperatury: typ kontaktowy
• Klasa ochrony: IP68
• Pracujące pasmo częstotliwości: 433 MHz
• Metoda pobierania mocy: pobór mocy napięciowej
• Napięcie włączenia: 8KV
• Częstotliwość wysyłania: <10s
• Impuls piorunowy: ponad 95KV wytrzymywane napięcie: 48KV/3min, normalne wyładowanie niezupełne: 20KV, mniej niż 2 szt.

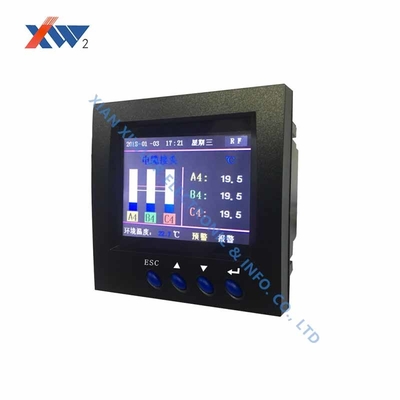

2.Bezprzewodowy odbiornik do pomiaru temperatury

• Metoda instalacji: osadzony otwór
• Zakres pomiaru temperatury:-40 ℃ ~ + 125 ℃ Tryb wyświetlania: kolorowy ekran LCD
• Wyjście alarmowe: 1 (normalnie otwarty, normalnie zamknięty węzeł) Interfejs komunikacyjny: RS485
• Protokół komunikacyjny: modbus (konfigurowalny) Zasilanie robocze: AC/DC85~265V
• Pobór mocy całej maszyny: <5W
• Częstotliwość komunikacji bezprzewodowej: 433 MHZ
• Środowisko pracy: temperatura -25 ℃ ~ + 85 ℃, wilgotność względna ≤ 95%, bez kondensacji
• Temperatura przechowywania:-50 ℃-85 ℃
• Wymiary: 96mm×96mm×103mm


INFORMACJE O FIRMIE

Xian Xiwuer Elektronika i informacje.Co., Ltd. znajduje się w Beiguan, miasto Xi'anosłona na powierzchni 4000, zatrudnia 2300 pracowników i około 580 techników, wśród nich 135 inżynierów, 21 starszych inżynierów.Firma posiada aktywa o łącznej wartości 315 mln RMB Yuan, aktywa trwałe 137 mln RMB Yuan, które jest dużym przedsiębiorstwem zajmującym się głównie produkcją komponentów elektronicznych.Firma ma największą skalę produkcyjną Varistor, SPD(Urządzenie przeciwprzepięciowe)orazKondensator ceramiczny HVw Chinach, z następującymi głównymi produktami:

1. Warystory i SPD

4.Termistor

       Główna linia produkcyjna iD urządzenia i przyrządy kontrolne są importowane z Japonii, Ameryki, Belgii i Szwajcarii itp. Roczna zdolność produkcyjna dwóch wiodących produktów została osiągnięta odpowiednio do 5 milionów sztuk i 150 milionów sztuk, a wskaźnik utrzymania rynku w Chinach wynosi około 10% i odpowiednio 30% dzięki ciągłym innowacjom technicznym.Produkowane przez firmę warystory i SPD cieszą się dużą renomą na rynku międzynarodowym, są eksportowane do wielu krajów i obszarów, takich jak Japonia, USA, Hongkong itp., z klientami takimi jak India i GE w USA.są już sprzedawane firmie LG w Korei w dużej ilości, a także do Hiszpanii i Indii itp.

Nie tylko jakość produktów i możliwości techniczne, ale także kompletność modeli są w czołówce w Chinach.Główne produkty posiadają aprobaty CCEE, UL, VDE i TUV.System jakości został ustanowiony zgodnie z wymaganiami ISO9000 od 1992 roku i przeszedł zatwierdzenie ISO9002 przez międzynarodową organizację DNV w lipcu 1994 roku, a następnie uzyskał certyfikat ISO9001 przez brytyjską organizację w 2000 roku, do tego czasu obaj jesteśmy pierwszymi, którzy zostali zatwierdzeni przez Certyfikat ISO9000 w północno-zachodniej części Chin i ten sam zawód.Przeszliśmy wszystkie kolejne audyty okresowe i sprawnie uzyskaliśmy nowy certyfikat zarejestrowany w Holandii w sierpniu 1997 roku;system jakości jest stale wzmacniany i uzupełniany.I otrzymaliśmy również certyfikat ISO18000.

Wierzymy, że jesteśmy w stanie dostarczać satysfakcjonujące towary i usługi klientom w kraju i za granicą w najbardziej rozsądnej cenie i najkrótszym czasie dostawy, w oparciu o nasze doskonałe możliwości zapewnienia jakości, możliwości rozwoju technicznego i bogate doświadczenia produkcyjne.
