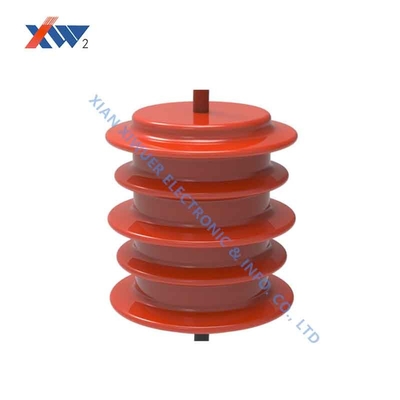

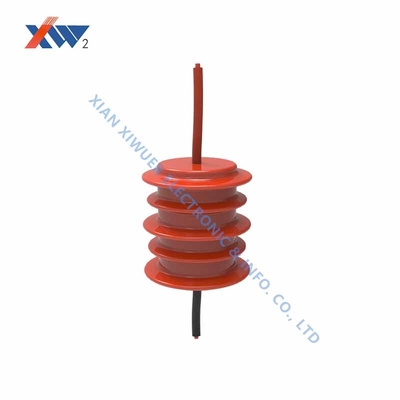

OEM 12KV Pojemnościowy detektor napięcia z wyłącznikiem transformatora

Transformator do pomiaru sekwencji faz OEM / ODM 10KV / 12KV stosowany w szafach z siatką pierścieniową, wyłącznikach automatycznych

Wstęp

Pojemnościowy pomiar napięcia i transformator zabezpieczający to elektroniczny transformator zaprojektowany zgodnie z zasadą pojemnościowego dzielenia napięcia, który jest szeroko stosowany w kompletnych zestawach urządzeń, takich jak przełączniki na kolumnach 12KV, szafy z siatką pierścieniową, wyłączniki itp., Do stosowania jako funkcja pomiaru kolejności faz napięcia.

Parametry elektryczne

• Dokładność współczynnika zmienności w czasie napięcia 8 ~ 12KV: 3P;

• Znamionowa przekładnia kolejności faz: 10/√3 KV /3,25/√3 V

• Dokładność współczynnika zmienności w czasie napięcia 8 ~ 12KV: 0,5;

• Odporność na temperaturę otoczenia: -40 ° C ~ + 70 ° C;

• Częstotliwość znamionowa: 50 Hz;

• Obciążenie znamionowe: 5,1 MΏ;

• Napięcie znamionowe systemu: 10KV/12KV;

• Wyładowanie częściowe: 5 szt.

• Wytrzymać napięcie: 42KV AC przez dwie minuty;

• Wstrząs piorunowy: 75KV 15 razy każdy;

• Częstotliwość zasilania: 48KV/1min

​

Zasady elektryczne

1. Ta seria produktów oparta jest na zasadzie pojemnościowego podziału napięcia.W każdym transformatorze wszczepia się jednocześnie grupę kondensatorów, a transformator służy do pomiaru;
2. Połącz razem trzy transformatory jako funkcję pomiaru trójfazowego;
3. Jak pokazano na schemacie obwodu produktu, Ua, Ub, Uc są pomiarami trójfazowymi, kondensator niskonapięciowy został wbudowany w transformator, a wyjście sygnału zewnętrznego można podłączyć bezpośrednio (dwużyłowy przewód ekranowany, jeden rdzeń jest uziemienie, a drugi to wyjście sygnałowe)

​

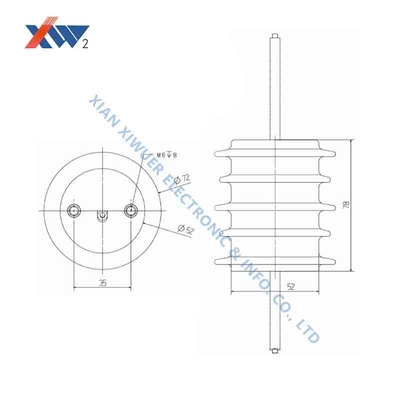

1. Średnica: 78mm;Wysokość: 120mm;
2. Strona wejściowa wysokiego napięcia: śruba M8*8mm;
3. Strona wyjściowa niskiego napięcia: 1 uziemienie i 2 śruby mocujące: M10*12,5mm;Śruba sygnałowa kolejności zerowej i kolejności faz: M6*6mm;4, głębokość szopy: 8,5 mm
