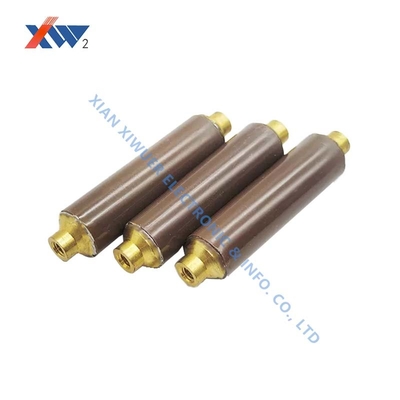

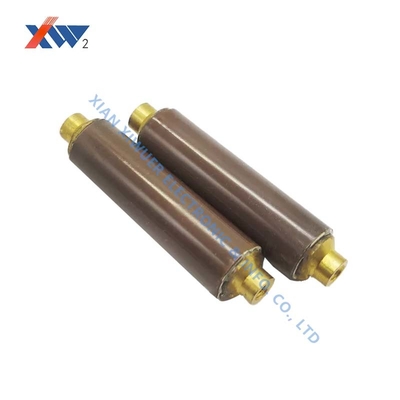

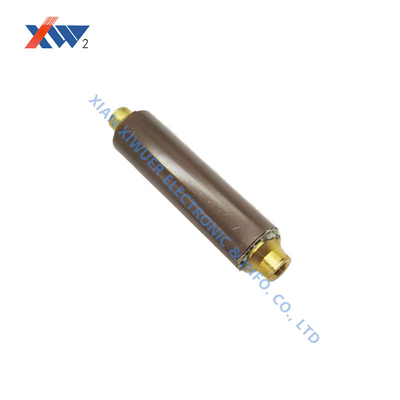

Rdzeń ceramicznego kondensatora wysokiego napięcia 24kV 15pF do wytrzymywania napięcia w oleju izolacyjnym 70kVAC/5min
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Napęd nominalny | 24KVAC | Pojemność nominalna (pF) | 15 |
|---|---|---|---|
| Nominalna pojemność Rangetest Częstotliwość 1 kHz+20% napięcie testowe | 1 V+0,2 V: 13 ~ 17 | Odporne napięcie (w oleju izolacyjnym) | 70kVAC/5min |
| Częściowe rozładowanie | 26,4KVAC ≤ 10pc | Impuls Lightning KV1.2/5μs | 125 |
| Podkreślić | Kondensator wysokiego napięcia w oleju izolacyjnym,24KV wysokonapięciowy kondensator ceramiczny,Kondensator ceramiczny o wysokim napięciu 15 pF |
||
opis produktu
Ceramiczny kondensator wysokiego napięcia pręt rdzeniowy 24KV 15pf
Kluczowe specyfikacje
- Napięcie znamionowe:24KV AC
- Nominalna pojemność:15pf
- Zakres pojemności:13 ~ 17pf (częstotliwość testu: 1 kHz, napięcie testowe: 1 V ± 0,2 V)
- Wytrzymanie napięcia (w oleju izolacyjnym):70KV AC/5min
- Częściowe wypis:≤10pc przy 26,4 kV AC
- Impuls błyskawicy (1,2/5 μs):125KV
Obszary aplikacji
Ten ceramiczny kondensator wysokiego napięcia, zaprojektowany do urządzeń na żywo w systemach zasilania 10KV-40,5 kV, zapewnia wskazanie statusu operacyjnego dla:
- Przewodniki wysokiego napięcia
- Wyłączniki obwodów (typy SF6 i próżni)
- Aresterowie błyskawicy
- Transformatory instrumentów
Typowe parametry obejmują zakresy pojemności od 10f-230pf (np. 90pf przy 24 kV), z wytrzymałymi napięciami 68 kV (częstotliwość mocy) i 125 kV (Impuls Lightning).
Instrukcje instalacji i użytkowania
Częściowe wypis:≤5pc przy 1,1 -krotnym napięciu znamionowym (chyba że określono inaczej)
Zgodnie z standardami:
- DL/T538-2006 (urządzenie wskazujące na obecność wysokiego napięcia)
- JBT10305-2001 (Warunki techniczne dla izolatora materiału organicznego w sprzęcie wysokiego napięcia 3,6KV-40,5 kV)
Notatki specjalne:Wymiary można dostosować. Chroń przed uszkodzeniem, wilgocią i zanieczyszczeniem. W przypadku instalacji poniżej 100 metrów lub na obszarach na dużych wysokościach określ w notatkach.
