24kV 50pF Wysokonapięciowy kondensator ceramiczny
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Napęd nominalny | 24KV 50pf | Pojemność nominalna (pF) | 50pF |
|---|---|---|---|
| Zakres nominalnej pojemnościCzęstotliwość badania1kHz+20%Próbkowy napięcie | 1 V+0,2 V: 45 ~ 50 | Odporne napięcie (w oleju izolacyjnym) | 70kVAC/5min |
| Częściowe rozładowanie | 26,4KVAC ≤ 10pc | Impuls Lightning KV1.2/5μs | 125 |
| Podkreślić | 24KV wysokonapięciowy kondensator ceramiczny,Kondensator ceramiczny wysokonapięciowy o napięciu 50 pF,Wysokonapięciowy kondensator ceramiczny rdzeniowy |
||
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
opis produktu

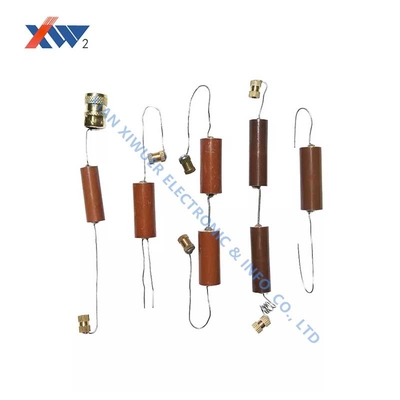

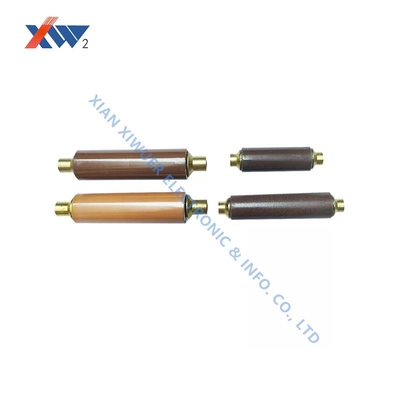

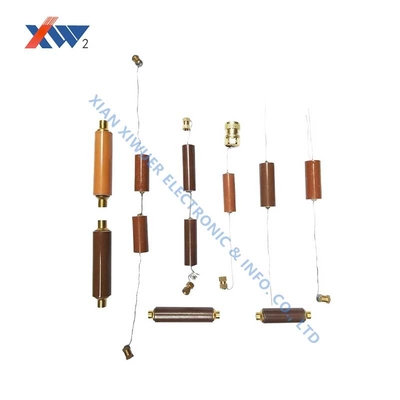

Wysokonapięciowy ceramiczny pręt rdzeniowy kondensatora 24kV 50pF
Specyfikacje techniczne
| Atrybut | Wartość |
|---|---|
| Napięcie znamionowe | 24kV 50pF |
| Pojemność nominalna (pF) | 50pF |
| Zakres pojemności nominalnej Częstotliwość testowa: 1kHz+20% Napięcie testowe |
1V+0.2V:45~50 |
| Wytrzymałość napięciowa (w oleju izolacyjnym) | 70kVAC/5min |
| Wyładowania niezupełne | 26.4kVAC≤10pC |
| Impuls piorunowy kV1.2/5μs | 125 |
Kluczowe cechy
- Napięcie znamionowe: 24kVAC
- Pojemność nominalna: 50pF
- Zakres pojemności nominalnej: 45~50 przy częstotliwości testowej 1kHz+20%
- Wytrzymałość napięciowa: 70kVAC/5min w oleju izolacyjnym
- Wyładowania niezupełne: ≤10pC przy 26.4kVAC
- Impuls piorunowy: 125kV (1.2/5μs)
Obszary zastosowań
Przerwa próżniowa (rdzeń wyłącznika): Metalizowane ceramiczne pręty rdzeniowe (na bazie tlenku glinu) są używane do produkcji komór przerywaczy próżniowych, zapewniając hermetyczne uszczelnienie i izolację elektryczną dla przerywania prądu wysokiego napięcia. Zastosowania obejmują wyłączniki górnicze i systemy ochrony generatorów.
Urządzenie wyświetlające na żywo: Używane w systemach zasilania 10kV-40.5kV w celu zapewnienia w czasie rzeczywistym informacji o stanie przewodów wysokiego napięcia, wyłącznikach (typu SF6 i próżniowych), ogranicznikach przepięć i transformatorach pomiarowych, zapewniając bezpieczeństwo operatora.
Typowe parametry: Zakresy pojemności od 10pF do 230pF (np. 90pF przy 24kV), z wytrzymałością napięciową 68kV (częstotliwość sieci) i 125kV (impuls piorunowy).
Instrukcja użytkowania
- Wyładowania niezupełne nie mogą przekraczać 5pC przy 1,1-krotności napięcia znamionowego, chyba że określono inaczej
- Zgodny z normą DL/T538-2006 (Urządzenie sygnalizacji obecności wysokiego napięcia)
- Wymiary niestandardowe dostępne na życzenie
- Chroń produkt przed uszkodzeniem, wilgocią i zanieczyszczeniami
- Zgodny z normą JBT10305-2001 (Warunki techniczne dla izolatorów słupowych z materiału organicznego w urządzeniach wysokiego napięcia 3,6kV-40,5kV)
W przypadku instalacji poniżej 100 metrów lub na obszarach o dużej wysokości, prosimy o podanie w uwagach do zamówienia.
