Rdzeń ceramicznego kondensatora wysokiego napięcia 24kV z nominalną pojemnością 80pF
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Napęd nominalny | 24KV 80pf | Pojemność nominalna (pF) | 80pF |
|---|---|---|---|
| Nominalna pojemność RangeTest Częstotliwość 1 kHz+20%testowa ： 1 V+0,2 V | 70 ~ 90 | Odporne napięcie (w oleju izolacyjnym) | 70kVAC/5min |
| Częściowe rozładowanie | 26,4KVAC ≤ 10pc | Impuls Lightning KV1.2/5μs | 125 |
| Podkreślić | 24 kV ceramiczne kondensatory rdzeniowe,Rdzeń ceramicznego kondensatora 80pF,Główny pręt kondensatora wysokonapięciowego z ceramiki |
||
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
opis produktu

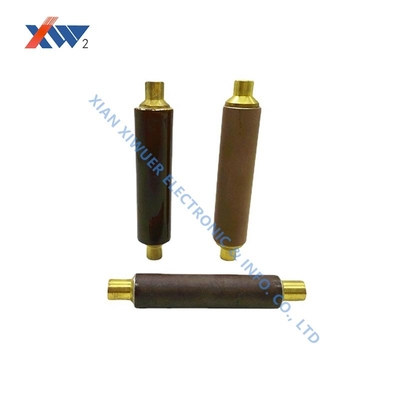

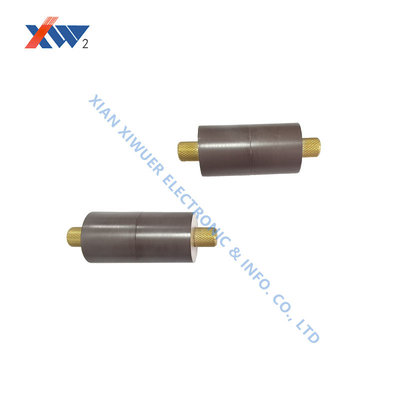

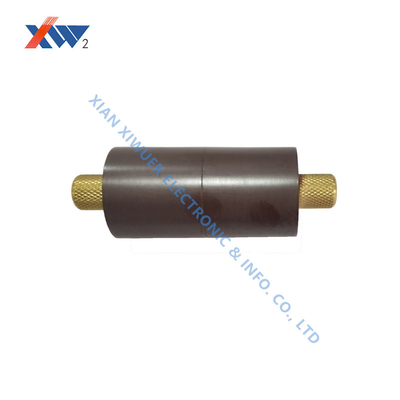

Ceramiczny kondensator wysokiego napięcia pręt rdzeniowy 24KV 80pf
Specyfikacje techniczne
| Atrybut | Wartość |
|---|---|
| Napięcie znamionowe | 24KV 80pf |
| Nominalna pojemność (PF) | 80pf |
| Nominalny zakres pojemności Częstotliwość testu: 1 kHz ± 20% Napięcie testowe: 1 V ± 0,2 V |
70 ~ 90 |
| Wytrzymanie napięcia (w oleju izolacyjnym) | 70KVAC/5min |
| Częściowe rozładowanie | 26,4KVAC ≤10PC |
| Impuls błyskawiczny KV 1,2/5 μs | 125 |
Kluczowe funkcje
- Napięcie znamionowe: 24KVAC
- Nominalna pojemność: 80pf
- Zakres pojemności: 70 ~ 90pf przy częstotliwości testowej 1 kHz
- Wytrzymanie napięcia: 70 kVAC przez 5 minut w oleju izolacyjnym
- Częściowe rozładowanie: ≤10pc przy 26,4 kVAC
- Impuls błyskawicy: 125 kV (1,2/5 μs)
Obszary aplikacji
Interrupter próżniowy (rdzeń wyłącznika obwodu):Metalizowane ceramiczne pręty rdzeniowe (oparte na tlenku glinu) produkują próżniowe wnęki interruptera, zapewniając szczelne uszczelki i izolację elektryczną do przerwy prądu o wysokim napięciu. Zastosowania obejmują wyłączniki obwodów wydobywczych i systemy ochrony generatorów.
Urządzenie wyświetlane na żywo:Używany w systemach zasilania 10KV-40,5 kV w celu zapewnienia wskazania w czasie rzeczywistym statusu przewodnika wysokiego napięcia, wyłączników obwodowych (SF6 i typów próżniowych), aresztowań błyskawicy lub transformatorów instrumentów, zapewniających bezpieczeństwo operatora.
Typowe parametry: Pojemność wynosi od 10f-230pf (np. 90pf przy 24 kV), z napięciem wytrzymałości 68 kV (częstotliwość mocy) i 125 kV (Impuls Lightning).
Instrukcje użytkowania
Częściowe rozładowanie nie powinno przekraczać 5PC przy 1,1 razy znamionowym napięciu, chyba że określono inaczej. Jest zgodny ze standardowym DL/T538-2006 (urządzenie wskazujące na obecność wysokiego napięcia).
Wymiary można dostosować do wymagań klienta. Należy zachować szczególną ostrożność, aby zapobiec uszkodzeniom produktu, narażeniu wilgoci i zanieczyszczeniu.
Jest zgodny ze standardowym JB/T10305-2001 (warunki techniczne dla izolatora materiału organicznego w urządzeniach o wysokim napięciu 3,6KV-40,5 kV). W przypadku instalacji poniżej 100 metrów lub na obszarach na dużych wysokościach określ w notatkach.
