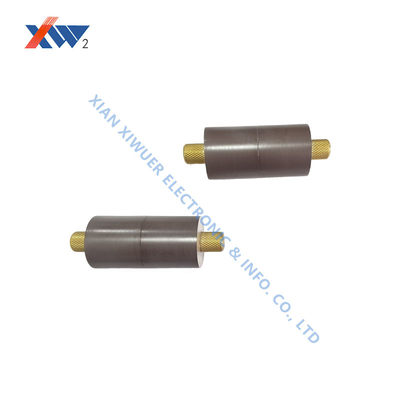

Rdzeń ceramiczny kondensatora wysokiego napięcia z wyładowaniami niezupełnymi 26,4 kV i napięciem wytrzymałościowym 70 kV AC/5 min w oleju izolacyjnym
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Napęd nominalny | 24KV | Pojemność nominalna (pF) | 150 |
|---|---|---|---|
| Nominalna pojemność Rangetest Częstotliwość 1 kHz+20%napięcie testowe 1 V+0,2 V | 125~180 | Odporne napięcie (w oleju izolacyjnym) | 70kVAC/5min |
| Częściowe rozładowanie | 26,4KVAC ≤5pc | Impuls Lightning KV1.2/5μs | 125 |
| Podkreślić | Kondensator ceramiczny 70 kV AC/5 min,Kondensator ceramiczny w oleju izolacyjnym,Kondensator ceramiczny z wyładowaniami niezupełnymi 26 |
||
opis produktu
Wysokonapięciowy kondensator ceramiczny
Specyfikacje techniczne
| Atrybut | Wartość |
|---|---|
| Napęd nominalny | 24kV 150pF |
| Pojemność nominalna (pF) | 150 |
| Zakres nominalnej pojemności (Częstotliwość badania: 1kHz±20%, napięcie badawcze: 1V±0,2V) |
125~180 |
| Odporność na napięcie (w oleju izolacyjnym) | 70kVAC/5min |
| Częściowe zwolnienie | 26.4kVAC ≤5pC |
| Impuls błyskawiczny kV 1,2/5μs | 125 |
Kluczowe cechy
- Napęd nominalny: 24 kVAC
- Pojemność nominalna: 150 pF
- Zakres pojemności: 125~180pF (w 1kHz±20%, 1V±0.2V)
- Wytrzymać napięcie: 70 kVAC przez 5 minut w oleju izolacyjnym
- Częściowe rozładowanie: ≤ 5 pC przy 26,4 kVAC
- Impuls błyskawiczny: 125kV (1.2/5μs)
Obszary zastosowania
Przerywacz próżniowy (rdzeń wyłącznika):Metalizowane pręty keramiczne (na bazie aluminium) są używane do wytwarzania próżniowych jam przerywaczy, zapewniając szczelność i izolację elektryczną dla przerywania prądu wysokiego napięcia.Do zastosowań należą wyłączniki energetyczne w górnictwie i systemy ochrony generatorów.
Urządzenie wyświetlające na żywo:Wykorzystywane w systemach zasilania o napięciu 10 kV-40,5 kV w celu zapewnienia w czasie rzeczywistym wskazania stanu przewodnika wysokonapięciowego, wyłączników (SF6 i typu próżniowego), zatrzymaczy błyskawicy i transformatorów przyrządów,zapewnienie bezpieczeństwa operatorów.
Typowe parametry:Pojemność waha się od 10 pF do 230 pF (np. 90 pF przy 24 kV), z napięciem 68 kV (częstotliwość mocy) i 125 kV (impuls błyskawicy).
Instrukcja użytkowania
- Częściowe rozładowanie nie może przekroczyć 5 pC przy 1,1 razy napięciu znamionowego, chyba że określono inaczej
- Zgodne ze standardem DL/T538-2006 (Urządzenie wskazujące obecność wysokiego napięcia)
- Wymiary na zamówienie
- Szczególna ostrożność wymagana w celu zapobiegania uszkodzeniu, wilgoci i zanieczyszczeniu
- Spełnia wymagania normy JB/T10305-2001 (Wymogi techniczne dla izolatora połączonego z materiałem organicznym w urządzeniach wysokiego napięcia o napięciu 3,6 kV-40,5 kV)
W przypadku instalacji poniżej 100 metrów nad powierzchnią morza lub w obszarach o dużej wysokości należy określić w notatkach do zamówienia.
