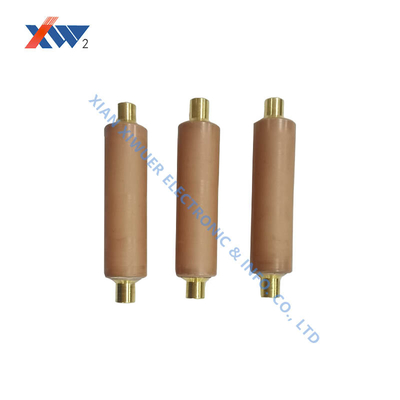

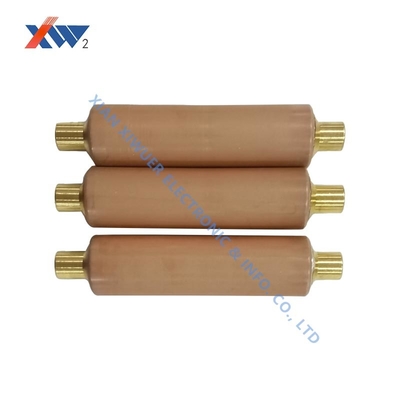

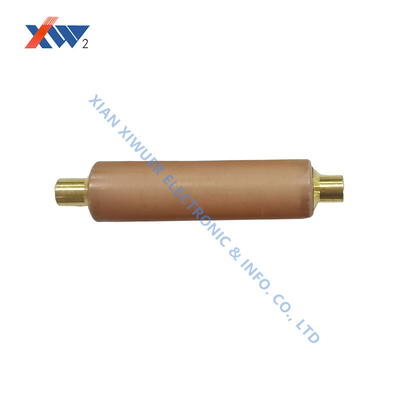

Pojemność nominalna 200pF Wysokonapięciowy kondensator ceramiczny Rdzeń prętowy 24kV do impulsu piorunowego 125kV1.2/5μs
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Napęd nominalny | 24KV | Pojemność nominalna (pF) | 200 |
|---|---|---|---|
| Nominalna pojemność Rangetest Częstotliwość 1 kHz+20%napięcie testowe 1 V+0,2 V | 180 ~ 220 | Odporne napięcie (w oleju izolacyjnym) | 70kVAC/5min |
| Częściowe rozładowanie | 26,4KVAC ≤5pc | Impuls Lightning KV1.2/5μs | 125 |
| Podkreślić | Kondensator wysokonapięciowy o pojemności nominalnej 200pF,24KV wysokonapięciowy kondensator ceramiczny,Wysokonapięciowy kondensator ceramiczny 125kV |
||
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
opis produktu
Rdzeń ceramiczny kondensatora wysokonapięciowego 24kV 200(400/500)pF
Specyfikacje produktu
| Atrybut | Wartość |
|---|---|
| Napięcie znamionowe | 24kV |
| Nominalna pojemność (pF) | 200 |
| Zakres pojemności nominalnej (Częstotliwość testowa: 1kHz±20%, Napięcie testowe: 1V±0.2V) | 180~220 |
| Wytrzymałość napięciowa (w oleju izolacyjnym) | 70kV AC/5min |
| Wyładowania niezupełne | 26.4kV AC ≤5pC |
| Impuls piorunowy (kV 1.2/5μs) | 125 |
Kluczowe cechy
- Rdzeń ceramiczny kondensatora wysokonapięciowego o napięciu znamionowym 24kV AC
- Nominalna pojemność 200pF (dostępne opcje 400pF/500pF)
- Wytrzymuje 70kV AC przez 5 minut w oleju izolacyjnym
- Niskie wyładowania niezupełne (≤5pC przy 26.4kV AC)
- Doskonała wytrzymałość na impuls piorunowy (125kV 1.2/5μs)
Obszary zastosowań
Przerwa próżniowa (rdzeń wyłącznika): Metalizowane ceramiczne rdzenie (na bazie tlenku glinu) są używane do produkcji komór przerywaczy próżniowych, zapewniając hermetyczne uszczelnienie i izolację elektryczną do przerywania prądu wysokiego napięcia. Zastosowania obejmują wyłączniki górnicze i systemy ochrony generatorów.
Urządzenie wyświetlające na żywo: Używane w systemach zasilania 10kV-40.5kV w celu zapewnienia informacji w czasie rzeczywistym o stanie przewodów wysokiego napięcia, wyłącznikach (typu SF6 i próżniowych), ogranicznikach przepięć lub transformatorach pomiarowych, zapewniając bezpieczeństwo operatora.
Typowe parametry: Zakres pojemności od 10pF-230pF (np. 90pF przy 24kV), z napięciem wytrzymującym 68kV (częstotliwość zasilania) i 125kV (impuls piorunowy).
Instrukcja użytkowania
- Wyładowania niezupełne nie mogą przekraczać 5pC przy 1,1-krotności napięcia znamionowego, chyba że określono inaczej
- Zgodny ze standardem DL/T538-2006 (Urządzenie sygnalizacji obecności wysokiego napięcia)
- Dostępne wymiary niestandardowe zgodnie z wymaganiami klienta
- Wymagana szczególna uwaga, aby zapobiec uszkodzeniu produktu, wilgoci i zanieczyszczeniom
- Zgodny ze standardem JB/T10305-2001 (Warunki techniczne dla izolatorów wsporczych z materiału organicznego w urządzeniach wysokiego napięcia 3,6kV-40,5kV)
- W przypadku instalacji poniżej 100 metrów lub na obszarach o dużej wysokości, prosimy o podanie w uwagach do zamówienia
