Kondensator ceramiczny wysokiego napięcia

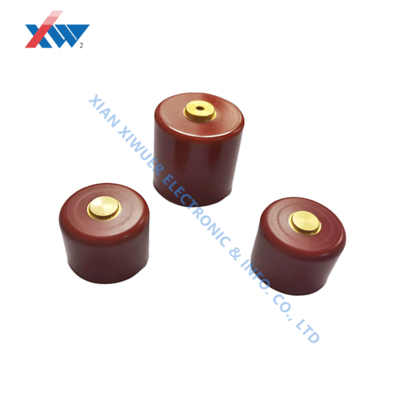

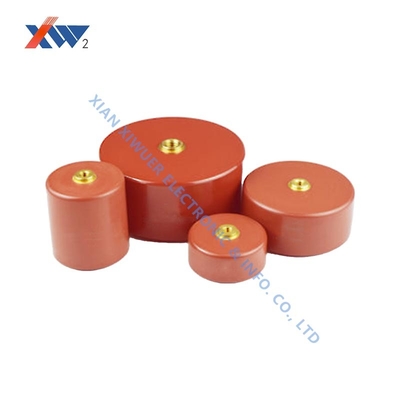

Kondensator ceramiczny wysokiego napięcia 20kV 10000pF 65x15mm

Nazwa marki:	XIWUER
Numer modelu:	20KV-10000PF
MOQ:	1 kawałek
Cena:	negocjowalne
Warunki płatności:	, L/c, t/t
Możliwość zaopatrzenia:	4 000 000 sztuk rocznie

Detail Information

Opis produktu

Detail Information

Miejsce pochodzenia:

XIAN, SHANNXI CHINY

Orzecznictwo:

ISO9001,ISO14001,OHSAS18001

Rozpusta:

≦0,0040

wytrzymać napięcie:

1.5ur ● 1 min

Odporność na izolację:

≧ 1,0 × 106 mΩ

Wymiar (mm):

65*15*19*12*5

Szczegóły pakowania:

Karton

Możliwość Supply:

4 000 000 sztuk rocznie

Podkreślić:

Kondensator ceramiczny wysokonapięciowy 20 kV

Kondensator ceramiczny 10000pF 65x15mm

kondensator wysokiego napięcia z gwarancją

Opis produktu

Wysokonapięciowy kondensator ceramiczny 20kV 10000pF

Wysokonapięciowe kondensatory ceramiczne są niezbędnymi komponentami do specjalistycznych zastosowań przemysłowych, oferując wysokie napięcie wytrzymywane, niskie straty i wyjątkową wydajność w warunkach wysokiego prądu szczytowego i szybkich impulsów wyładowania.

Kluczowe zastosowania

Sprzęt impulsowy i laserowy
Systemy obrazowania medycznego
Maszyny do obróbki przemysłowej
Przesył energii i infrastruktura energetyczna
Badania naukowe i specjalistyczne zastosowania przemysłowe

Specyfikacje techniczne

Nr	Specyfikacja	Rozpraszanie	Napięcie wytrzymywane	Rezystancja izolacji	Wymiary (mm)
1	20kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
2	20kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:15 \| L:19 \| D:12 \| M:5
3	20kV-18000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:17 \| L:25 \| D:12 \| M:5
4	30kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:24 \| L:32 \| D:12 \| M:4
5	30kV-2700pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:60 \| H:20 \| L:28 \| D:12 \| M:4
6	30kV-12000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
7	40kV-150pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:74 \| H:18 \| L:26 \| D:12 \| M:5
8	40kV-500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:28 \| H:33 \| L:41 \| D:8 \| M:4
9	40kV-7500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:24 \| L:29 \| D:12 \| M:6
10	40kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:22 \| L:26 \| D:16 \| M:5
11	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:30 \| L:34 \| D:12 \| M:4
12	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:32 \| H:27 \| L:31 \| D:16 \| M:5
13	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:31 \| L:35 \| D:16 \| M:5
14	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:31 \| L:34 \| D:12 \| M:5
15	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:32 \| L:35 \| D:16 \| M:5
16	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:54 \| L:58 \| D:12 \| M:5
17	100kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:51 \| H:32 \| L:35 \| D:16 \| M:5
18	100kV-1500pF (typ izolatora)	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:68 \| H:36 \| L:40 \| D:16 \| M:5
19	150kV-820pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:95 \| L:100 \| D:12 \| M:5
20	200kV-600pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:90 \| L:94 \| D:16 \| M:5

Wytyczne dotyczące wyboru

Wysokonapięciowe kondensatory ceramiczne wymagają starannego doboru i obsługi. Należy wziąć pod uwagę następujące kluczowe czynniki:

Margines napięcia: Napięcie robocze musi być znacznie niższe niż napięcie znamionowe, uwzględniając warunki szczytowych impulsów
Zarządzanie termiczne: Właściwe odprowadzanie ciepła jest niezbędne w zastosowaniach wysokiej częstotliwości/wysokiego prądu
Charakterystyka częstotliwościowa: Wydajność różni się w zależności od materiału dielektrycznego - zapoznaj się ze szczegółowymi specyfikacjami
Zgodność z bezpieczeństwem: Wszystkie projekty, instalacje i eksploatacja muszą być zgodne z surowymi przepisami bezpieczeństwa przez wykwalifikowany personel
