20kV-2000pF 30kV-1000pF 40kV-150pF High Voltage Doorknob Capacitor and Doorhandle Capacitor for Lightning Arresters

  • 20kV-2000pF 30kV-1000pF 40kV-150pF High Voltage Doorknob Capacitor and Doorhandle Capacitor for Lightning Arresters
  • 20kV-2000pF 30kV-1000pF 40kV-150pF High Voltage Doorknob Capacitor and Doorhandle Capacitor for Lightning Arresters
  • 20kV-2000pF 30kV-1000pF 40kV-150pF High Voltage Doorknob Capacitor and Doorhandle Capacitor for Lightning Arresters
Miejsce pochodzenia XIAN, Chiny
Nazwa handlowa XIWUER
Orzecznictwo ISO9001,ISO14001,ISO45001
Numer modelu CT8-2-30KV-2700PF
Minimalne zamówienie 1PCS
Cena negocjowalne
Szczegóły pakowania Karton
Czas dostawy 5-7 dni
Zasady płatności L/C, T/T.
Możliwość Supply 4 000 000 sztuk rocznie

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Podkreślić

20kV-2000pF High Voltage Doorknob Capacitor

,

30kV-1000pF Doorhandle Capacitor

,

40kV-150pF HV Ceramic Capacitor
Zostaw wiadomość
opis produktu
High Voltage Doorknob Capacitors: Selection Guide
Comprehensive guide for choosing the right doorhandle capacitor for your lightning arrester system.
20kV-2000pF 30kV-1000pF 40kV-150pF High Voltage Doorknob Capacitor and Doorhandle Capacitor for Lightning Arresters 0
Technical Specifications
No. Specification Dissipation Withstanding voltage Insulation resistance Dimension(mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Insulator type 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Selection Criteria for Lightning Arrester Capacitors
Improper capacitor selection can compromise protection system integrity. Consider these critical parameters:
  • Rated voltage: Should exceed system's maximum continuous operating voltage (Uc) by 20% (e.g., 520V+ for 480V systems)
  • Capacitance Value & Pulse Withstand: Select based on required discharge energy (100pF-0.1µF range) with capacity for nominal discharge current (20kA/8/20µs)
  • Low Equivalent Series Inductance (ESL): ≤20nH to prevent pulse response delays
  • Environmental Adaptability: IP68 sealing for coastal areas, altitude compensation (1% Uc reduction per 100m above 2000m), vibration-resistant designs for wind turbines
20kV-2000pF 30kV-1000pF 40kV-150pF High Voltage Doorknob Capacitor and Doorhandle Capacitor for Lightning Arresters 1
20kV-2000pF 30kV-1000pF 40kV-150pF High Voltage Doorknob Capacitor and Doorhandle Capacitor for Lightning Arresters 2

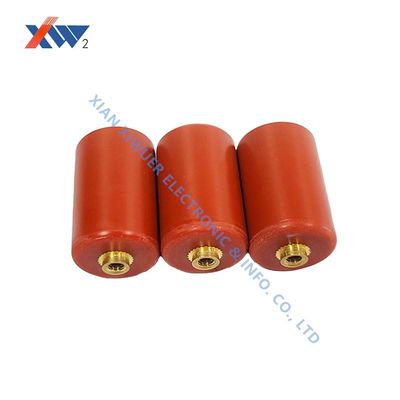

20kV-2000pF 30kV-1000pF 40kV-150pF High Voltage Doorknob Capacitor and Doorhandle Capacitor for Lightning Arresters 3
