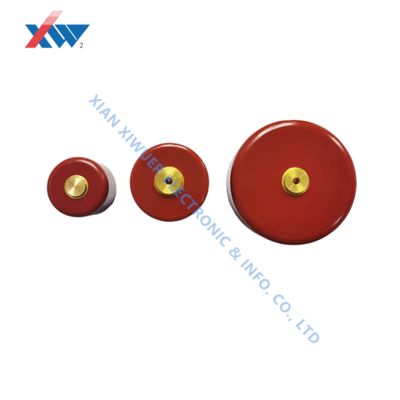

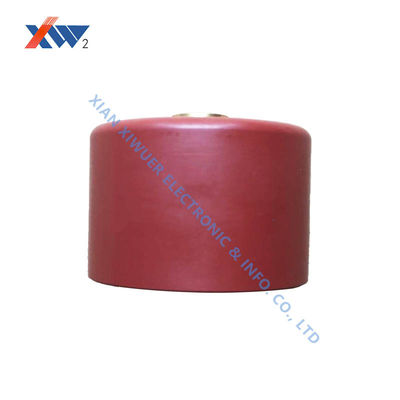

Non-standard options: Provide customized high-voltage capacitor solutions for your synchrotron radiation light source project

  • Non-standard options: Provide customized high-voltage capacitor solutions for your synchrotron radiation light source project
  • Non-standard options: Provide customized high-voltage capacitor solutions for your synchrotron radiation light source project
Miejsce pochodzenia XIAN, Chiny
Nazwa handlowa XIWUER
Orzecznictwo ISO9001,ISO14001,ISO45001
Dokument High Voltage Ceramic Capaci...25.pdf
Minimalne zamówienie 1PCS
Cena negocjowalne
Szczegóły pakowania KARTON
Czas dostawy 5-7 dni
Zasady płatności L/C, T/T.
Możliwość Supply 4 000 000 sztuk rocznie

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rozpusta ≦0,0040 wytrzymać napięcie 1.5ur ● 1 min
Odporność na izolację ≧ 1,0 × 105 mΩ
Podkreślić

custom high-voltage capacitors

,

synchrotron radiation capacitors

,

high-voltage doorknob capacitors
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
Zostaw wiadomość
opis produktu

Non-standard options: Provide customized high-voltage capacitor solutions for your synchrotron radiation light source project
Why do synchrotron radiation sources need customized capacitors?

Special Voltage and Capacitance Requirements: Electron gun acceleration voltages and specific pulse magnet applications may require unconventional voltage/capacitance combinations (e.g., voltages above 50kV, or specific capacitance values ​​to achieve precise LC resonant frequencies).

Extreme Spatial Layout Requirements: To optimize system layout and minimize loop inductance, capacitor dimensions, terminal location, and orientation may require specialized design.

Extreme Electrical Performance Requirements: To achieve faster pulse response or lower losses, capacitors must have ESR and ESL below the lower limits of existing standards.

Special Materials and Processes Requirements: To meet the requirements for use in ultra-high vacuum environments or to avoid interference from strong magnetic fields, specialized low-outgassing materials and non-magnetic/low-magnetic materials are required.

Drawing:
Non-standard options: Provide customized high-voltage capacitor solutions for your synchrotron radiation light source project 0

Parameters:

No. Specification Dissipation Withstanding voltage Insulation resistance Dimension(mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Insulator type 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
