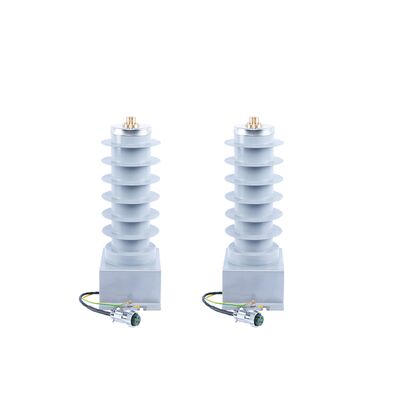

CT Transformator Pojemnościowy - Zasilacz Wysokonapięciowy Kondensatorowy (Możliwość dostosowania na życzenie)
Szczegóły Produktu
| Podkreślić | Zasilacz kondensatorowy wysokiego napięcia o napięciu wyjściowym 220 V ± 10%.,Kondensator ceramiczny HV o stopniu wodoodporności IP67,Urządzenie zasilające z żywicy izolacyjnej |
||
|---|---|---|---|
opis produktu
Zasilacz kondensatorowy wysokonapięciowy – konfigurowalny na życzenie
| Numer seryjny | Kategorie | Jednostka | Indeks |
|---|---|---|---|
| 1 | Napięcie wyjściowe | V | 220/24/27...VAC±10% |
| 2 | Moc wyjściowa | W | 10 |
| 3 | Temperatura pracy | °C | -40~+70 |
| 4 | Wymiary kondensatora | mm | Φ129*330 |
| 5 | Rozmiar główny | mm | 186*135*75 |
| 6 | Struktura rozpraszania ciepła | - | Zalewanie żywicą izolacyjną |
| 7 | Struktura obudowy | - | Obudowa z tworzywa sztucznego i metalu |
| 8 | Poziom wodoodporności | - | IP67 |
Schemat blokowy zasilacza kondensatorowego wysokonapięciowego i schemat połączeń zacisków
Zasada techniczna i innowacja schematu
- Zintegrowana konstrukcja dzielnika napięcia kondensatora wysokonapięciowego i transformatora: Przyjmuje zintegrowaną architekturę zbierania energii z wysokonapięciowych kondensatorów ceramicznych i transformatorów, bezpośrednio zbierając energię z linii 10kV na zasadzie dzielnika napięcia kondensatora, unikając problemu ferrorezonansu tradycyjnych PT. W porównaniu z technologią zbierania energii z przekładników prądowych (CT), całkowicie rozwiązuje problem niestabilnego zasilania spowodowanego fluktuacjami prądu szyny. W porównaniu z zasilaniem laserowym i energią słoneczną, nie jest ograniczony czynnikami środowiskowymi, takimi jak temperatura i natężenie światła, a zasada techniczna ma znaczące przełomy.
- Adaptacyjny mechanizm regulacji mocy i ochrony: Konstrukcja obwodu ograniczającego amplitudę z warystorem po stronie pierwotnej i tyrystorem po stronie wtórnej zapewnia ochronę przed uderzeniami pioruna 75kV ±150, brak częściowych wyładowań w całym zakresie 0-14,4kV, moc wyjściową 5-25W i regulowane napięcie 24-40V AC/DC, z zasięgiem znacznie przekraczającym podobne produkty w kraju i za granicą.
