Wysokonapięciowe ceramiczne kondensatory (VDIS Ceramics) do systemów o napięciu 3,6 kV ≈ 40,5 kV o bardzo niskim częściowym rozładowaniu i wysokiej odporności izolacyjnej

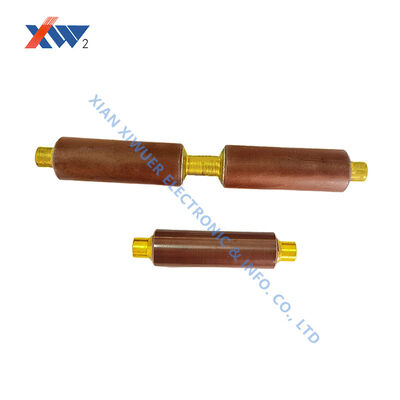

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
Miejsce pochodzenia XIAN, CHINY
Nazwa handlowa XIWUER
Orzecznictwo ISO9001,ISO14001,ISO45001,CCC
Numer modelu CT8-2-24kV-500pF
Minimalne zamówienie 100
Cena negocjowalne
Szczegóły pakowania Karton
Czas dostawy 25 ~ 30 dni roboczych
Zasady płatności L/C, T/T
Możliwość Supply 3 000 000 sztuk rocznie
Szczegóły Produktu
Typ mocowania Przez dziurę Napięcie znamionowe 2000 V.
Zakres temperatur pracy 50 ℃ ~ + 125 ℃ Pojemność 10pF do 1µF
Wymiar T: 22,0 mm Wytrzymałość na napięcie 70kV ,50Hz ·1min
Napięcie znamionowe 100 V do 10 kV Straty dielektryczne 1V，1KHz (20-25)℃ < 0,0040
Życie 10 lat Aplikacje Zasilacze wysokiego napięcia, obwody impulsowe, sprzęt medyczny
Nazwa produktu Kondensator ceramiczny wysokonapięciowy Drut ołowiany Φ0,48 mm
Aplikacja glazura, farba, krzemian cyrkonu Pojemność przy 1 V, 1 kHz, (20-25) ℃ 150 PF ± 10%
Zakończenie Cyna/ołów lub bezołowiowa
Zostaw wiadomość
opis produktu
Ceramiczne pręty kondensatorów (ceramika VDIS) do urządzeń wskazujących obecność wysokiego napięcia | 3,6 kV–40,5 kV
Przegląd produktu

Nasza wysoka wydajnośćceramiczne pręty kondensatorów (ceramika VDIS)to precyzyjnie zaprojektowane komponenty podstawowe do urządzeń wskazujących obecność wysokiego napięcia (VPIS/VDIS) w rozdzielnicach średniego napięcia (SN). Zaprojektowane, aby spełnić rygorystyczne wymagania systemów od 3,6 kV do 40,5 kV, pręty te zapewniają dokładne wykrywanie napięcia przy bardzo niskim wyładowaniu niezupełnym, stabilną rezystancję izolacji i niezawodne, długotrwałe działanie.

Wykonane z wysokiej jakości ceramicznych materiałów dielektrycznych, nasze pręty VDIS zapewniają stałe wartości pojemności, niskie straty dielektryczne i doskonałą stabilność temperaturową, dzięki czemu idealnie nadają się zarówno do wewnętrznych, jak i zewnętrznych zespołów sprzętu średniego napięcia.

Kluczowe funkcje
  • Zakres napięcia:3,6 kV do 40,5 kV, obejmujący wszystkie popularne zastosowania SN
  • Bardzo niskie wyładowanie niezupełne: ≤ 10 pC przy określonych napięciach testowych (do 5 pC przy 1,1 × napięciu znamionowym)
  • Niezwykle niska strata dielektryczna: ≤ 0,0040 (testowana przy 1 kHz, 1 V)
  • Wysoka rezystancja izolacji: ≥ 1,0×10⁵ MΩ (1VDC / 1min)
  • Doskonała odporność na impulsy piorunowe (szczytowe do 185 kV)
  • Charakterystyki temperaturowe: dostępne serie 2D4 (Y5T), 2B4 (Y5P), DL
  • Niestandardowe opcje gwintów: M4, M5, M6, M8, M10, M12, M16
  • Niestandardowe wymiary i wartości pojemności dostępne na żądanie
  • Zgodny zDL/T538-2006IJB/T10305-2001standardy
Aplikacje
  • Urządzenia wskazujące obecność wysokiego napięcia (VPIS/VDIS)
  • Pojemnościowe czujniki napięcia i dzielniki napięcia
  • Rozdzielnice średniego napięcia (SN), główne jednostki pierścieniowe (RMU) i szafy
  • Przekładniki przyrządowe odlewane z żywicy epoksydowej
  • Systemy dystrybucji energii 3,6 kV / 7,2 kV / 12 kV / 24 kV / 40,5 kV
Dane techniczne
Parametr Bliższe dane
Napięcie znamionowe 3,6 kVAC, 7,2 kVAC, 12 kVAC, 24 kVAC, 40,5 kVAC
Nominalny zakres pojemności 4pF do 500pF (możliwość dostosowania)
Straty dielektryczne ≤ 0,0040 (1 kHz, 1 V ±0,2 V)
Rezystancja izolacji ≥ 1,0×10⁵ MΩ (1VDC / 1min)
Częściowe rozładowanie ≤ 10pC / ≤ 5pC (przy określonych napięciach testowych)
Wytrzymałość na impuls piorunowy 40 kV do 185 kV (fala 1,2/5 μs)
Norma testowa DL/T538-2006, JB/T10305-2001
