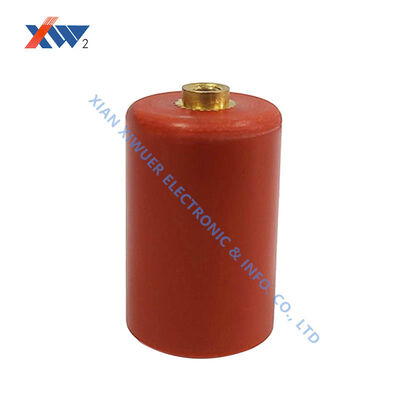

Element kondensatora ceramicznego 10 kV–35 kV do ograniczników przepięć o wysokiej wytrzymałości na napięcie impulsowe i niskich stratach dielektrycznych
Szczegóły Produktu
| Napięcie znamionowe | 2000 V. | Zakres temperatur pracy | 50 ℃ ~ + 125 ℃ |
|---|---|---|---|
| Pojemność | wysokie napięcie STD=250pF | Wymiar | T: 22,0 mm |
| Wytrzymałość na napięcie | 70kV ,50Hz ·1min | Napięcie znamionowe | 100 V do 10 kV |
| Straty dielektryczne | 1V，1KHz (20-25)℃ < 0,0040 | Życie | 10 lat |
| Aplikacje | Zasilacze wysokiego napięcia, obwody impulsowe, sprzęt medyczny | Nazwa produktu | Kondensator ceramiczny wysokonapięciowy |
| Drut ołowiany | Φ0,48 mm | Aplikacja | Jednostka główna pierścienia |
| Pojemność przy | 1 V, 1 kHz, (20-25) ℃ 150 PF ± 10% | Zakończenie | Cyna/ołów lub bezołowiowa |
| Funkcjonować | Weź prąd, dokładny pomiar | Dokładność | 0.5P |
| Częstotliwość znamionowa | 50/60 Hz | Wytrzymuje napięcie | 50 Hz 42 kV · 1 min (uziemienie WN) |
opis produktu
Elementy kondensatorów ceramicznych do ograniczników przepięć średniego napięcia | Kondensatory stopniujące 10 kV–35 kV
NaszElementy kondensatorów ceramicznych ograniczników przepięćsłużą jako kondensatory do stopniowania napięcia wewnątrz ograniczników przepięć z tlenku metalu (MOSA). Te wysokonapięciowe kondensatory ceramiczne zapewniają równomierny rozkład napięcia w stosie warystora ZnO, poprawiając wydajność ogranicznika i wydłużając żywotność w systemach zasilania od 10 kV do 35 kV.
Zbudowane z najwyższej jakości ceramicznych formuł dielektrycznych, nasze elementy wytrzymują powtarzające się napięcia impulsowe i trudne warunki zewnętrzne, zapewniając stabilną pojemność w warunkach cykli termicznych i narażenia na zanieczyszczenia.
Kluczowe funkcje
- Zoptymalizowany dla konstrukcji ograniczników przepięć 10 kV, 24 kV, 35 kV
- Wysoka odporność na napięcie impulsowe
- Stabilna pojemność przy dużych zmianach temperatury
- Niskie straty dielektryczne przy ciągłym napięciu roboczym
- Odporny na wilgoć, zanieczyszczenia i degradację UV
- Niestandardowa średnica i wysokość pasujące do obudów ograniczników
- Kompatybilny zarówno z ogranicznikami w obudowie porcelanowej, jak i polimerowej
Aplikacje
- Ograniczniki przepięć średniego napięcia z tlenkami metali (MOSA)
- Ograniczniki klasy dystrybucyjnej i stacyjnej
- Ochrona przeciwprzepięciowa linii napowietrznych i podstacji
- Ochrona odgromowa farm wiatrowych i fotowoltaicznych
- Klasyfikacja pojemnościowa wewnątrz zespołów izolatorów polimerowych
Dane techniczne
| Parametr | Wartość |
|---|---|
| Napięcie znamionowe | Napięcie systemowe 10kV - 35kV |
| Zakres pojemności | 20 pF - 200 pF (niestandardowe) |
| Wytrzymałość na impulsy | Do 200 kV szczytowo |
| Częściowe rozładowanie | ≤ 10pC przy napięciu odniesienia |
| Zakres temperatury roboczej | -55°C do +150°C |
| Materiał dielektryczny | Wysokiej jakości ceramika kondensatorowa |
| Montowanie | Możliwość układania w stosy tablic wieloelementowych |
