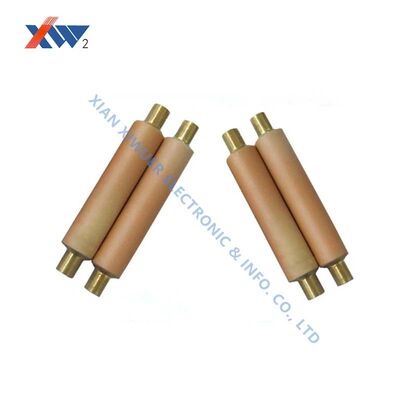

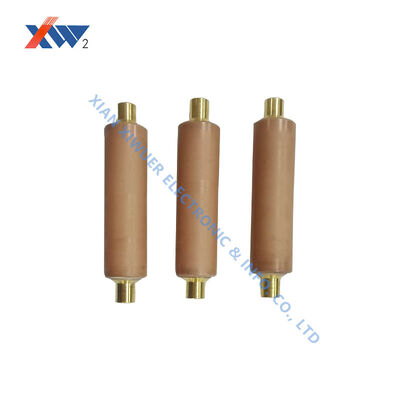

Moduł kondensatora ceramicznego VDIS typu Plug-and-Play z napięciem nominalnym 2000 V i żywotnością 10 lat dla urządzeń MV Switchgear
Szczegóły Produktu
| Typ mocowania | Przez dziurę | Napięcie znamionowe | 2000 V. |
|---|---|---|---|
| Zakres temperatur pracy | 50 ℃ ~ + 125 ℃ | Pojemność | 10pF do 1µF |
| Wymiar | T: 22,0 mm | Wytrzymałość na napięcie | 70kV ,50Hz ·1min |
| Napięcie znamionowe | 100 V do 10 kV | Straty dielektryczne | 1V，1KHz (20-25)℃ < 0,0040 |
| Życie | 10 lat | Aplikacje | Zasilacze wysokiego napięcia, obwody impulsowe, sprzęt medyczny |
| Nazwa produktu | Kondensator ceramiczny wysokonapięciowy | Drut ołowiany | Φ0,48 mm |
| Aplikacja | glazura, farba, krzemian cyrkonu | Pojemność przy | 1 V, 1 kHz, (20-25) ℃ 150 PF ± 10% |
| Zakończenie | Cyna/ołów lub bezołowiowa |
opis produktu
Zintegrowane moduły kondensatorów ceramicznych VDIS | Zespoły wykrywania napięcia typu „plug-and-play” do rozdzielnic średniego napięcia
Naszzintegrowane moduły kondensatorów ceramicznych VDISto wstępnie zmontowane, gotowe do montażu jednostki składające się z ceramicznych prętów kondensatorów, zacisków przyłączeniowych i obudowy izolacyjnej w jednym pakiecie. Zaprojektowane dla producentów rozdzielnic OEM, te moduły typu plug-and-play upraszczają montaż systemów wskazujących obecność napięcia (VPIS/VDIS) w polach rozdzielnic od 12 kV do 40,5 kV.
Każdy moduł jest fabrycznie testowany pod kątem pojemności, wyładowań niezupełnych i rezystancji izolacji, co zmniejsza obciążenie pracą związaną z testowaniem w firmie i zapewnia stałą jakość we wszystkich partiach produkcyjnych.
Kluczowe funkcje
- W pełni zintegrowany: rdzeń ceramiczny + obudowa + zaciski przyłączeniowe
- Fabrycznie skalibrowana pojemność i testowane na wyładowaniach niezupełnych
- Ustandaryzowane wymiary montażowe ułatwiające wymianę w miejscu montażu
- Kompatybilny z większością popularnych obwodów wskaźników VPIS
- Dostępne z wbudowanym rezystorem ograniczającym wysokie napięcie
- Opcje stopnia ochrony IP dla szaf wewnętrznych i zewnętrznych
- Krótkie terminy realizacji standardowych konfiguracji modułów
Aplikacje
- Montaż rozdzielnicy SN OEM VPIS/VDIS
- Wskaźnik obecności napięcia na jednostce głównej pierścienia (RMU).
- Zestawy modernizacyjne pojemnościowego wskaźnika napięcia
- Monitoring linii pod napięciem w panelach dystrybucyjnych
- Znormalizowane części zamienne do konserwacji rozdzielnic
Dane techniczne
| Parametr | Wartość |
|---|---|
| Napięcie systemu | 12 kV, 24 kV, 36 kV, 40,5 kV |
| Pojemność na moduł | 40pF - 120pF (seria standardowa) |
| Częściowe rozładowanie | ≤ 5pC przy 1,1* Ur |
| Sygnał wyjściowy | Kompatybilny ze standardowymi kierunkowskazami neonowymi/LED |
| Montowanie | Opcje gwintowane / kołnierzowe / zatrzaskowe |
| Materiał obudowy | Żywica epoksydowa / polimer (na zamówienie) |
| Temperatura pracy | -40°C do +105°C |
| Zgodność | IEC 61243-5 (VDIS), GB/T 25083 |
