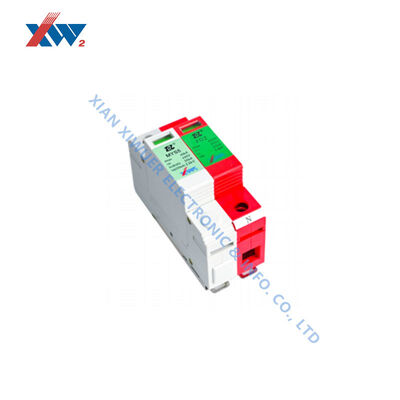

Modułowe urządzenie przeciwprzepięciowe systemu TT TN 1 1 Obwodowy jednofazowy odgromnik linii energetycznej

Zaprojektowane dla systemów TT i TN, urządzenie 1P+NPE zabezpieczające przed przewyższeniem wykorzystuje obwód 1+1 do ochrony linii L-N i N-PE przy napięciu 230 V. Obsługuje prąd nominalny 20 kA i maksymalny prąd rozładowy 40 kA,z ochroną do 1Odpowiedź 0,5 kV i 25 ns. 35 mm DIN pasuje do szaf TN-S.

Przegląd produktu

W sprawieUrządzenie ochronne przed przeciążeniem (SPD) serii MYS5-385/20-1P+NPEjest wysokiej wydajności urządzeniem ochrony przed błyskawicami i nad napięciem specjalnie zaprojektowanym do nisko napiętych systemów dystrybucji energii.Ten produkt jest ściśle zgodny z normami EN 61643-11 i IEC 61643-11, klasyfikowane jako urządzenie ochronnego przed przeciążeniami klasy 2 / klasy II (typ 2).Skutecznie chroni linie L-N i N-PE, dzięki czemu nadaje się do jednofazowych systemów TN-S i innych systemów uziemienia, zapewniając niezawodną barierę ochrony przed błyskawicami dla urządzeń w dół.

Doskonała odporność na działanie prądu

Z punktu widzenia podstawowych parametrów elektrycznych, seria ta wykazuje wyjątkowe możliwości rozładowania i ograniczania napięcia.8/20μs) dla linii L-N i N-PE wynosi do 20kA, a maksymalny prąd rozładowy (Imax) osiąga 40kA, co pozwala na łatwe wytrzymanie silnych fal błyskawicznych lub uderzeń fal prądu w sieci energetycznej.biegun L-N jest kontrolowany na ≤1.9kV, podczas gdy biegun N-PE jest tak niski, jak ≤1,5kV, zapewniając, że napięcie pozostałe jest tłumione w bezpiecznym zakresie.≤ 25 ns dla L-N i ≤ 100 ns dla N-PESzybko przewodzi i rozładowuje w momencie przejściowego przepędu, chroniąc czułe urządzenia.

Wytrzymały wygląd i zdolność dostosowywania się do środowiska

W projekcie tej serii SPD w pełni uwzględniono wymagania montażowe skrzynek dystrybucyjnych przemysłowych i cywilnych.Obudowa wykonana jest z materiału termoplastycznego spełniającego normę UL 94 V-0 w zakresie opóźnienia płomieniaMa szeroki zakres temperatury roboczej i może stabilnie pracować w ekstremalnych warunkach od -40°C do +70°C.Do podłączenia, obsługuje przekróje przewodników od 1,5 mm2 do 35 mm2 (przewód niestopowy) / 25 mm2 (przewód elastyczny).i posiada wyraźny zielono-czerwony dwukolorowy status pracy oraz okno wskazujące usterki w celu wygodnej rutynowej kontroli i konserwacji.

Inteligentne monitorowanie i zróżnicowane zalety (wersja NS)

Niniejsza seria oferuje dwa opcjonalne modele: wersję standardową (MYS5-385/20-1P+NPE) i wersję inteligentnej zdalnej sygnalizacji (MYS5-385/20-1P+NPE (NS)).Obie są zupełnie identyczne w podstawowych parametrach ochrony przed błyskawicami, ale(NS) wersja jest dodatkowo wyposażona w zdalny terminal sygnalizacyjny wyposażony w pływający kontakt przełącznikaTen interfejs zdalnego sygnalizacji obsługuje przełącznik prądu przemiennego o mocy 125VAC/1A i przełącznik prądu stałego o mocy 30VDC/0,5A (przecinek poprzeczny przewodu łączającego: 0,2 mm2, śrubka M2, moment obrotowy 0,25Nm).Dzięki tej zdalnej funkcji sygnalizacji, personel obsługujący i utrzymujący może zdalnie przekazywać stan awarii SPD (np. uszkodzenie lub awaria) do systemu monitorowania lub urządzenia alarmowego,osiągnięcie inteligentnego i zdalnego zarządzania sprzętem ochronnym przed błyskawicamiJest to szczególnie odpowiednie dla scenariuszy o bardzo wysokich wymaganiach dotyczących niezawodności systemu, takich jak stacje bazowe bez nadzoru i szafki sterujące automatyka przemysłowa.
